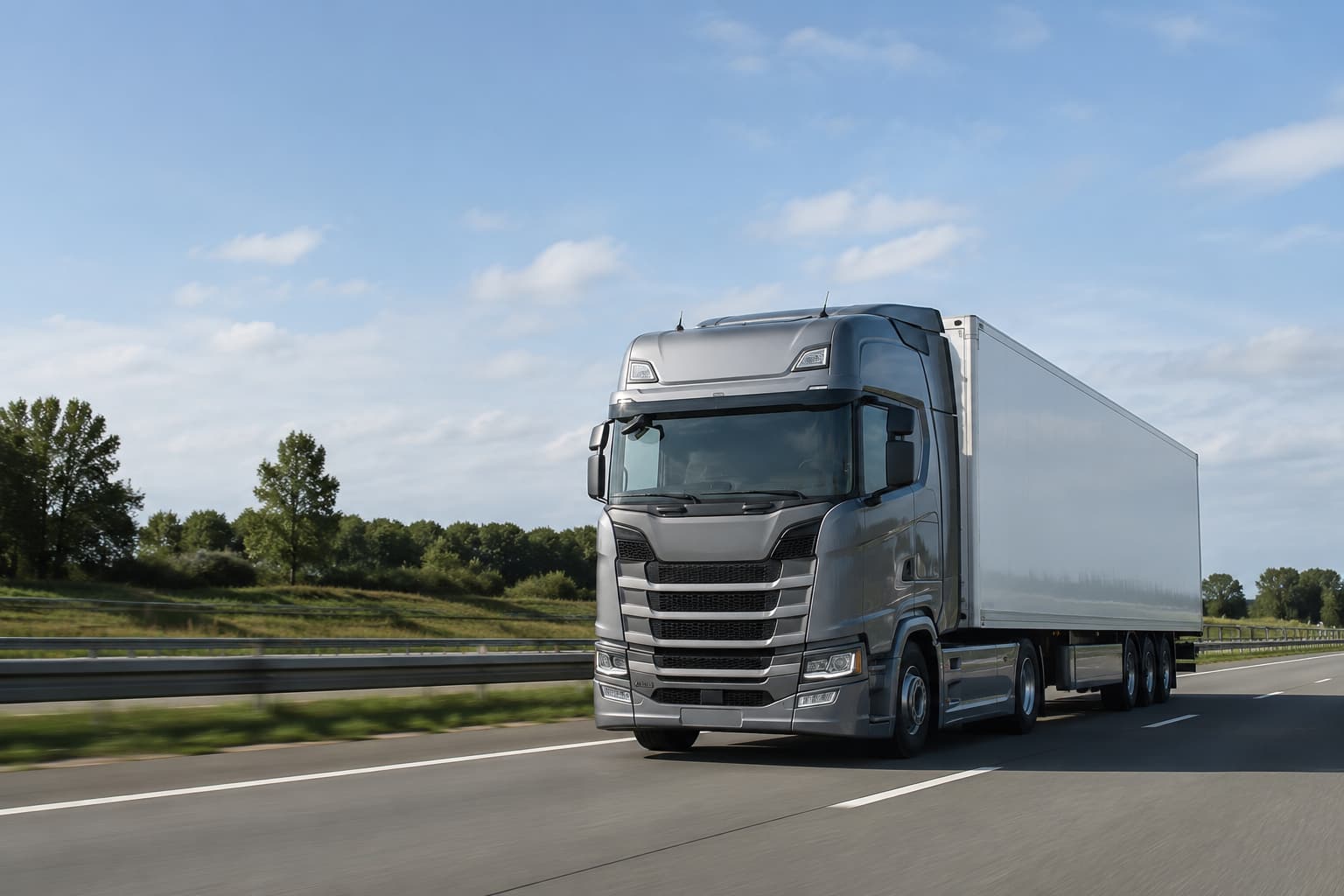

Een vrachtwagen bestaat uit een dragend chassis met daarop de aandrijflijn, assen, wielophanging, remmen, stuurinrichting, cabine en elektrische systemen. Afhankelijk van de uitvoering draagt het chassis een vaste opbouw, zoals een laadbak of tank, of is het voertuig voorzien van een koppelschotel voor een oplegger. De afzonderlijke onderdelen vormen samen één technisch systeem: de motor levert kracht, de transmissie brengt die kracht over, de assen dragen en sturen het voertuig en de rem- en hulpsystemen zorgen dat de combinatie veilig en beheersbaar blijft.
Het chassis vormt de dragende basis
Het chassis is de constructieve ruggengraat van een vrachtwagen. Vrijwel alle hoofdonderdelen zijn direct of indirect aan dit frame bevestigd, waaronder de cabine, motor, versnellingsbak, brandstoftanks, luchtketels, assen en eventuele opbouw. Bij zware bedrijfswagens bestaat het chassis meestal uit twee langsliggers die met dwarsverbindingen aan elkaar zijn gekoppeld.
De vorm, dikte en staalsoort van de chassisliggers worden afgestemd op de belasting waarvoor de truck is ontworpen. Een trekker voor internationaal wegtransport heeft andere eisen dan een vierassige kipper die regelmatig over onverhard terrein rijdt. Bij bouwvoertuigen is torsiestijfheid belangrijk, terwijl bij sommige gespecialiseerde toepassingen juist enige flexibiliteit nodig is om spanningen in het frame te beheersen.
De wielbasis is de afstand tussen de vooras en een achteras of het hart van een achterasstel. Die maat beïnvloedt onder meer de draaicirkel, gewichtsverdeling, stabiliteit en beschikbare ruimte voor tanks of opbouwen. Een korte wielbasis maakt een trekker wendbaar, maar biedt minder ruimte voor grote brandstoftanks. Een langer chassis is geschikter voor een omvangrijke laadbak, kraan of andere vaste opbouw.
Vrachtwagens zijn grofweg onder te verdelen in bakwagens en trekkers. Een bakwagen heeft een vaste opbouw op het chassis. Dat kan een gesloten laadbak, kiepbak, tank, betonmixer, containerhaakarm of koelopbouw zijn. Een trekker heeft achter de cabine een koppelschotel waarop een oplegger rust. De oplegger draagt een deel van zijn gewicht via de kingpin over op de trekker.
Het chassis draagt daarnaast verschillende hulpcomponenten. Brandstoftanks, accubakken, uitlaatsystemen, AdBlue-tanks en persluchtreservoirs worden doorgaans langs of tussen de chassisliggers geplaatst. Fabrikanten moeten daarbij rekening houden met aslasten, bodemvrijheid, toegankelijkheid voor onderhoud en de ruimte die een carrosseriebouwer nodig heeft.
De aandrijflijn zet motorvermogen om in trekkracht
De aandrijflijn bestaat uit de motor, koppeling of koppelingsmodule, versnellingsbak, aandrijfas en aangedreven as. Deze onderdelen zetten de energie uit brandstof of elektriciteit om in een gecontroleerde beweging van de wielen. De precieze opbouw verschilt tussen dieseltrucks, elektrische vrachtwagens en voertuigen met alternatieve aandrijvingen.
Motor en koelsysteem
Bij een conventionele Europese vrachtwagen ligt de dieselmotor meestal onder de kantelbare cabine. Zware trucks gebruiken doorgaans een zescilinder lijnmotor, omdat deze bouwwijze een gunstige combinatie biedt van trekkracht, balans, inbouwruimte en onderhoudsgemak. De motor levert niet alleen vermogen, maar vooral een hoog koppel bij relatief lage toerentallen. Dat is nodig om zware voertuigcombinaties vanuit stilstand in beweging te brengen en snelheid vast te houden op hellingen.
Het koelsysteem voert overtollige warmte af via koelvloeistof, radiateur, ventilator en thermostaat. De radiateur bevindt zich meestal aan de voorzijde van het voertuig, waar rijwind kan worden benut. Ook de laadlucht van een turbomotor wordt gekoeld. Koelere inlaatlucht bevat meer zuurstof, waardoor de motor efficiënter kan verbranden.
Het luchtinlaatsysteem filtert stof en vuil voordat de lucht de motor bereikt. Het uitlaatsysteem voert verbrandingsgassen af en bevat bij moderne dieseltrucks meerdere componenten voor emissiebeheersing. Daarbij kunnen onder meer een oxidatiekatalysator, roetfilter en SCR-systeem worden toegepast. Bij SCR wordt AdBlue in de uitlaatgasstroom geïnjecteerd om de uitstoot van stikstofoxiden te verminderen.
Versnellingsbak en krachtoverbrenging
De versnellingsbak past de verhouding tussen motortoerental en wielsnelheid aan. Lage versnellingen leveren veel trekkracht bij een beperkte snelheid. Hoge versnellingen verlagen het motortoerental bij kruissnelheid, wat het brandstofverbruik, geluid en de motorslijtage beperkt.
Veel moderne vrachtwagens hebben een geautomatiseerde handgeschakelde transmissie. Mechanisch lijkt die op een handbak, maar actuatoren bedienen de koppeling en selecteren de versnellingen. De regelelektronica houdt daarbij rekening met belasting, hellingspercentage, gaspedaalstand en motortoerental. Volautomatische transmissies met een koppelomvormer komen vooral voor in toepassingen waarin vaak wordt gestopt en opgetrokken, zoals stadsdistributie, afvalinzameling en bepaalde hulpverleningsvoertuigen.
Vanaf de versnellingsbak loopt bij een klassieke aandrijflijn een cardanas naar het differentieel in de aangedreven as. Het differentieel verdeelt het aandrijfkoppel over de linker- en rechterwielen en maakt het mogelijk dat beide wielen in een bocht een verschillende afstand afleggen. Zonder dit snelheidsverschil zouden banden over het wegdek wringen en zou de aandrijflijn zwaar worden belast.
De overbrengingsverhouding van de achteras bepaalt mede hoeveel trekkracht en snelheid beschikbaar zijn. Een korte overbrenging geeft meer trekkracht, maar zorgt bij dezelfde rijsnelheid voor een hoger motortoerental. Een lange overbrenging is gunstig voor efficiënt snelwegtransport, maar stelt hogere eisen aan het beschikbare motorkoppel.
Elektrische en alternatieve aandrijving
Bij een elektrische vrachtwagen vervangt een elektromotor de verbrandingsmotor, al dan niet samen met een compacte transmissie. De tractiebatterijen worden vanwege hun gewicht en omvang vaak tussen of naast de chassisliggers geplaatst. Omvormers regelen de elektrische energie tussen batterij en motor, terwijl een afzonderlijk koelsysteem de temperatuur van batterij, elektromotor en vermogenselektronica beheerst.
Elektrische aandrijving verandert de indeling van de truck, maar niet de functie van alle hoofdgroepen. Ook een elektrische vrachtwagen heeft een dragend chassis, assen, stuurinrichting, remmen, cabine en voertuigbesturing nodig. Tijdens het vertragen kan de elektromotor als generator werken. Een deel van de bewegingsenergie wordt dan teruggevoerd naar de batterij, waardoor de bedrijfsremmen minder zwaar worden belast.
Assen, ophanging, besturing en remmen bepalen het rijgedrag
De assen dragen het voertuiggewicht, geleiden de wielen en brengen stuur-, aandrijf- en remkrachten over op het wegdek. Het aantal assen en hun functie hangen af van de toegestane massa, toepassing en gewenste wendbaarheid. Een vrachtwagen kan gestuurde, aangedreven, sleep- en voorloopassen hebben.
De vooras is bij veel wegvoertuigen een gestuurde, niet-aangedreven as. De achteras brengt dan het motorkoppel op het wegdek over. Bij voertuigen voor bouwtransport, terreinwerk of zwaar transport kunnen meerdere assen worden aangedreven. Aanduidingen zoals 4×2, 6×2, 6×4 en 8×4 beschrijven hoeveel wielposities het voertuig heeft en hoeveel daarvan worden aangedreven. Een 6×2 heeft drie assen en doorgaans één aangedreven as; een 6×4 heeft eveneens drie assen, maar twee aangedreven achterassen.
Een niet-aangedreven extra as vergroot het draagvermogen en helpt de aslasten te verdelen. Sommige voorloop- of naloopassen kunnen worden geheven wanneer de truck leeg of licht beladen rijdt. Dat vermindert de rolweerstand en bandenslijtage. Gestuurde naloopassen verbeteren de wendbaarheid van lange voertuigen, maar maken de constructie en besturing complexer.
Wielophanging en banden
De wielophanging verbindt de assen met het chassis en vangt oneffenheden in het wegdek op. Bladveren zijn robuust en kunnen zowel het gewicht dragen als de as geleiden. Daarom worden ze veel toegepast op bouwvoertuigen en andere zwaar belaste trucks. Luchtvering gebruikt luchtbalgen waarvan de druk aan de belading wordt aangepast. Daarmee blijft de rijhoogte vrijwel constant en worden schokken minder direct aan chassis, lading en cabine doorgegeven.
Bij trekkers en bakwagens voor wegtransport is luchtvering op de achteras of het volledige chassis gebruikelijk. De chauffeur kan de rijhoogte vaak tijdelijk aanpassen om aan te sluiten op een laadperron of om een oplegger aan en af te koppelen. De normale rijstand wordt tijdens het rijden automatisch hersteld.
Banden vormen het enige directe contact tussen de vrachtwagen en het wegdek. De juiste band verschilt per aspositie. Stuurasbanden zijn ontworpen voor koersstabiliteit en nauwkeurig stuurgedrag. Aandrijfasbanden hebben een profiel dat trekkracht moet overbrengen. Trailerbanden zijn gericht op draagvermogen, lage rolweerstand en bestendigheid tegen zijdelingse belasting.
Stuurinrichting
De stuurinrichting zet de beweging van het stuurwiel om in een verandering van de wielstand. Door het hoge voertuiggewicht wordt de bestuurder hydraulisch of elektrisch bekrachtigd. Moderne systemen kunnen daarnaast samenwerken met rijhulpfuncties, zoals rijstrookondersteuning en automatische stuurcorrecties.
De geometrie van de gestuurde wielen is zo ingericht dat het binnenste wiel in een bocht scherper instuurt dan het buitenste wiel. Beide wielen volgen daardoor hun eigen boog met zo min mogelijk bandenslip. Bij voertuigen met meerdere gestuurde assen moet de besturing nauwkeurig zijn afgestemd om onnodige bandenslijtage en onvoorspelbaar rijgedrag te voorkomen.
Bedrijfsrem, parkeerrem en retarder
Zware vrachtwagens gebruiken meestal een pneumatisch remsysteem. Een compressor bouwt luchtdruk op in meerdere reservoirs. Wanneer de chauffeur het rempedaal bedient, regelen kleppen hoeveel luchtdruk naar de remcilinders gaat. De remcilinders zetten die druk om in mechanische kracht op de schijf- of trommelremmen.
Het luchtremsysteem is verdeeld in afzonderlijke circuits. Een defect in één circuit hoeft daardoor niet direct te betekenen dat alle remwerking verloren gaat. De opgeslagen perslucht bedient ook andere functies, zoals de parkeerrem, luchtvering en bepaalde transmissie- of koppelingscomponenten.
De parkeerrem werkt bij veel vrachtwagens met veerremcilinders. Sterke veren drukken de rem mechanisch vast wanneer geen luchtdruk aanwezig is. Perslucht is nodig om de rem te lossen. Daardoor blijft het voertuig geremd wanneer de luchtdruk wegvalt.
Voor langdurig afremmen gebruikt een vrachtwagen vaak een motorrem, uitlaatrem of retarder. Een retarder remt de aandrijflijn zonder voortdurend de wielremmen te belasten. Dat is vooral belangrijk tijdens lange afdalingen. De bedrijfsremmen blijven dan koeler en behouden meer remcapaciteit voor onverwachte situaties of de laatste fase van het stoppen.
Cabine, bediening en opbouw maken de truck inzetbaar
De cabine is tegelijk werkplek, beschermingsconstructie en bedieningscentrum. De opbouw of koppelinrichting bepaalt welke lading de vrachtwagen kan vervoeren. Elektronische, pneumatische en hydraulische hulpsystemen verbinden de bediening in de cabine met de technische functies op het chassis.
Cabine en bestuurderswerkplek
De cabine bevat de zitplaatsen, stuurkolom, pedalen, instrumenten en bediening van de voertuigsystemen. Bij langeafstandstrucks is de cabine vaak voorzien van één of meer bedden, opbergruimte, klimaatregeling en aanvullende voorzieningen voor rustperiodes. Distributievoertuigen hebben meestal een kortere of lagere cabine, omdat instapgemak, zicht rondom en manoeuvreerbaarheid belangrijker zijn dan leefruimte.
De cabine is doorgaans afzonderlijk geveerd om trillingen en bewegingen van het chassis te dempen. De bestuurdersstoel heeft vaak een eigen luchtvering. Die combinatie vermindert fysieke belasting, maar kan chassisbewegingen niet volledig wegnemen. De afstemming moet voorkomen dat cabine en stoel elkaar versterken en een deinend rijgedrag veroorzaken.
Bij veel Europese zware trucks kan de volledige cabine voorover kantelen. Daardoor worden de motor, transmissiecomponenten en leidingen bereikbaar voor onderhoud. Voor dagelijkse controles zijn aparte serviceluiken aanwezig, zodat de cabine niet voor iedere controle hoeft te worden gekanteld.
Spiegels en camerasystemen geven zicht langs de zijkanten, direct voor de cabine en rond de rechtervoorhoek. Geen enkel systeem neemt alle zichtbeperkingen weg. De positie van de cabine, de hoogte van het dashboard, de opbouw en een aangekoppelde oplegger blijven invloed houden op de gebieden die de chauffeur niet rechtstreeks kan overzien.
Elektrische en elektronische systemen
Het elektrische boordnet voorziet onder meer verlichting, startmotor, regeleenheden, sensoren, comfortsystemen en communicatiemiddelen van energie. Conventionele trucks gebruiken vaak een 24-voltsysteem met twee gekoppelde 12-voltaccu’s. Een dynamo laadt de accu’s tijdens het rijden en levert stroom aan de verbruikers.
Elektronische regeleenheden sturen vrijwel alle moderne voertuigfuncties aan. De motorregeling bepaalt de brandstofinspuiting, de transmissieregeling kiest versnellingen en het remsysteem verdeelt de remkracht. De systemen communiceren via datanetwerken. Daardoor kan bijvoorbeeld de cruisecontrol rekening houden met transmissie, motorrem en retarder, terwijl stabiliteitscontrole zelfstandig motorvermogen vermindert en afzonderlijke wielen afremt.
Sensoren meten onder meer wieltoerental, luchtdruk, temperatuur, stuurhoek, voertuigbeweging en uitlaatgaswaarden. Een storing in één sensor kan meerdere waarschuwingen veroorzaken wanneer verschillende systemen dezelfde meetwaarde gebruiken. Diagnose gebeurt daarom niet alleen op basis van een foutmelding, maar ook door de onderlinge relatie tussen voertuigsystemen te beoordelen.
Koppelingen en opbouwen
Een trekker is voorzien van een koppelschotel: een zware, scharnierende plaat met een vergrendelingsmechanisme voor de kingpin van de oplegger. De schotel draagt een deel van het opleggergewicht en laat de combinatie in horizontale richting scharnieren. De oplegger wordt daarnaast verbonden met luchtslangen voor de remmen en elektrische aansluitingen voor verlichting en andere functies.
Een bakwagen kan achteraan een vangmuilkoppeling hebben voor een aanhangwagen. Deze koppeling moet niet alleen trekkracht overbrengen, maar ook de dynamische belastingen verwerken die ontstaan bij remmen, optrekken en beweging tussen vrachtwagen en aanhanger. Ook hier zijn afzonderlijke lucht- en elektrische aansluitingen nodig.
De vaste opbouw bepaalt de uiteindelijke functie van het voertuig. Een gesloten laadbak beschermt stukgoed tegen weersinvloeden. Een koelopbouw is geïsoleerd en werkt samen met een koelmachine. Een tankopbouw bevat compartimenten, leidingen en veiligheidsvoorzieningen die bij het vervoerde product passen. Een kipper gebruikt een hydraulische cilinder om de laadbak te heffen, terwijl een haakarm een complete afzetcontainer op het chassis kan trekken.
Hydraulische apparatuur wordt vaak aangedreven via een power take-off, meestal afgekort tot PTO. De PTO neemt mechanisch vermogen af van de motor of versnellingsbak en drijft een hydraulische pomp aan. Zo kan de vrachtwagen een kraan, kipper, betonmixer, compressor of ander werktuig bedienen zonder een afzonderlijke hoofdmotor voor die functie.
De onderdelen van een vrachtwagen kunnen daarom niet los van de toepassing worden beoordeeld. Een efficiënte snelwegtrekker vraagt om een andere asconfiguratie, overbrenging en cabine dan een bouwtruck of vuilniswagen. Fabrikanten leveren het basisvoertuig in uiteenlopende configuraties, waarna de combinatie van chassis, aandrijflijn, opbouw en hulpapparatuur bepaalt welk werk de vrachtwagen veilig en doelmatig kan uitvoeren.
